Fabriquer un lit cabane

Publié le par Olivier

Un autre tuto pour vous, toujours autour du bois qui décidément me passionne de plus en plus.

Si vous êtes ici, c'est soit par hasard (peu probable), soit, sans doute, parceque les prix d'un tel lit vous ont refroidi.

Outre le plaisir de fabriquer, pour votre enfant, un bel objet de vos mains, c'est aussi l'occasion de faire des économies.

Le lit que je vais vous présenter m'a coûté environ 130€, tout compris (saufle sommier que j'ai acheté).

Avant projet: les plans

Comme toujours avec moi, un petit tour via sketchup. Si vous ne connaissez pas, je vous invite à vous renseigner. J'en parle un peu plus dans mon article sur la cabane.

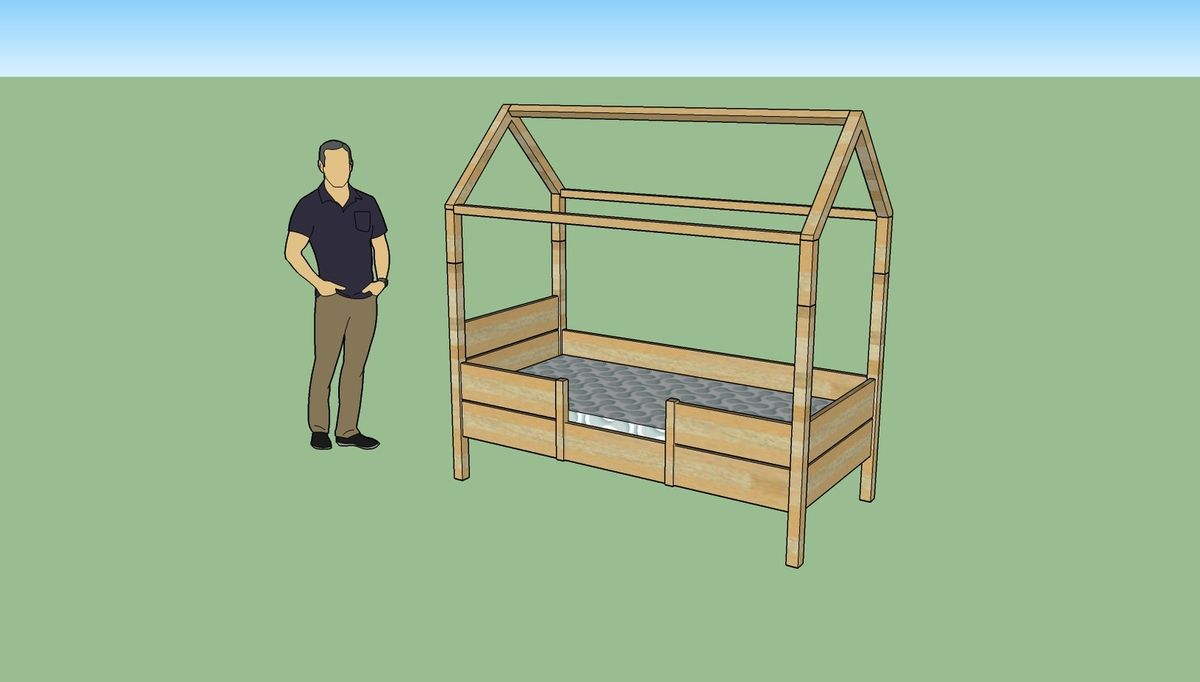

Voici le projet:

Le modèle final diffère un peu, mais dans les grandes lignes c'est ce plan qui m'a servi de référence.

Il m'a servi à faire ma liste de courses, sachant que les poteaux et traverses sont en pin raboté et les planches en Douglas brut.

L'intérêt d'un tel meuble est qu'il soit démontable, pour ce faire j'ai fait appel aux assemblages par goujons/excentriques et tourillons. C'est un peu technique à réaliser (à la défonceuse), mais ça a le mérite d'être très solide et d'autoriser le démontage ultérieur du meuble.

Pour plus d'info que l'assemblage par excentrique, je vous invite à regarder cet article:

Ferrures à serrage excentrique

J'ai procédé de cette façon, avec des gabarits.

Assemblage du lit

Je vous passe toutes la phase de débit du bois. Il vous faut être précis, et pour cela la mesure est votre ennemi. Vous avec 4 poteaux à faire? Faites en un en étant le plus précis possible sur sa cote, puis servez-vous en pour faire les trois autres.

De manière générale, mesurez le moins possible! Copiez les pièces, utilisez des gabarits... C'est le meilleur moyen.

J'ai donc, de mon côté, procédé au débit de toutes mes pièces et raboté mes planches (qui étaient brutes)

Ensuite, à l'aide de vos gabarits, procédez au perçage de tous vos trous et à la défonce de vos excentriques:

Goujon excentrique

C'est fastidieux, mais j'ai pris soin de tester leur ajustement à chaque fois à l'aide des ferrures.

Comme j'écris cet article à posteriori, je n'ai pas beaucoup de photos à vous proposer, notemment pour le montage des deux pignons.

Une fois les rives coupées, je les ai assemblé à mi-bois (en les collant, tout simplement).

Puis j'ai relié les poteaux avec les planches (par des assemblages goujon/excentrique et tourillon) et suis venu poser les rives sur le sommet des poteaux, à l'aide de tourillons:

pignon lit cabane

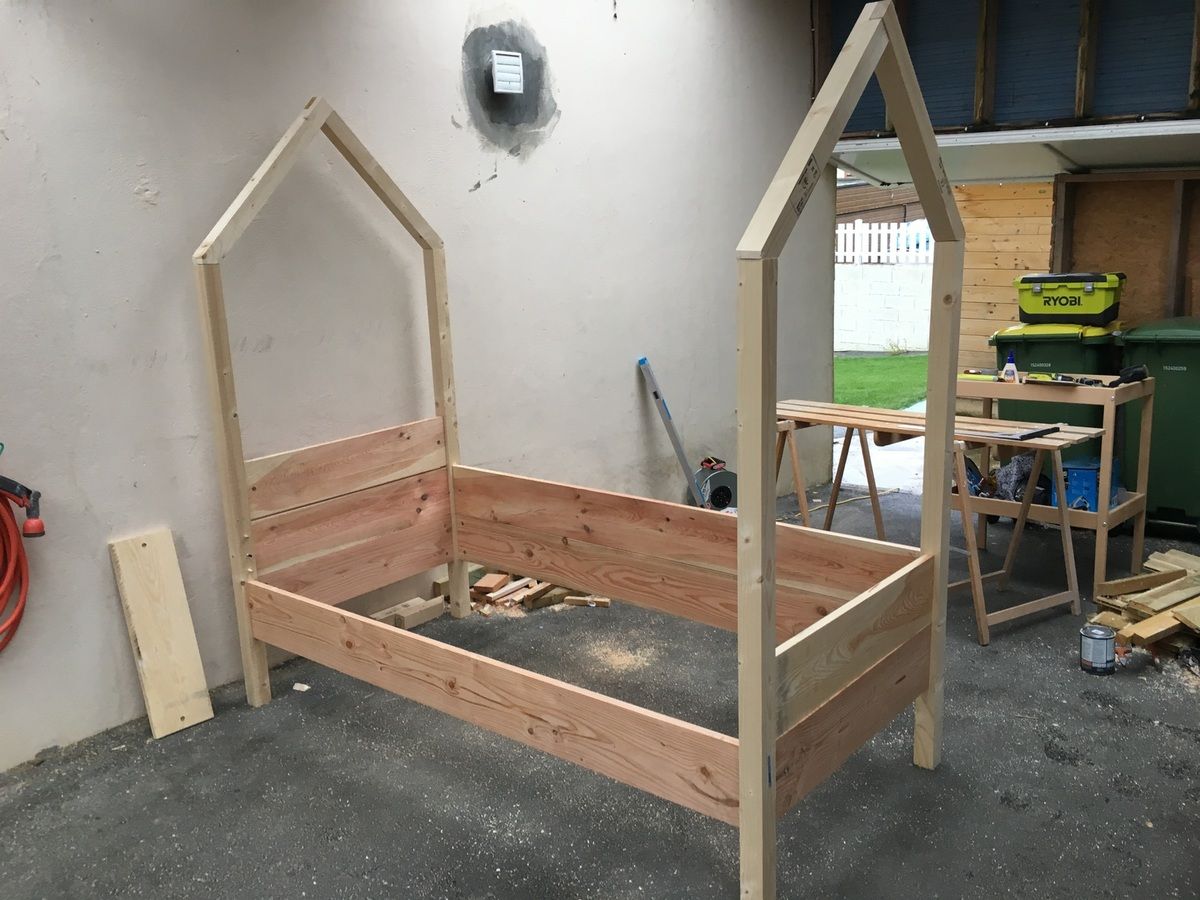

Je me suis ensuite attaqué aux planches de longueur:

lit cabane

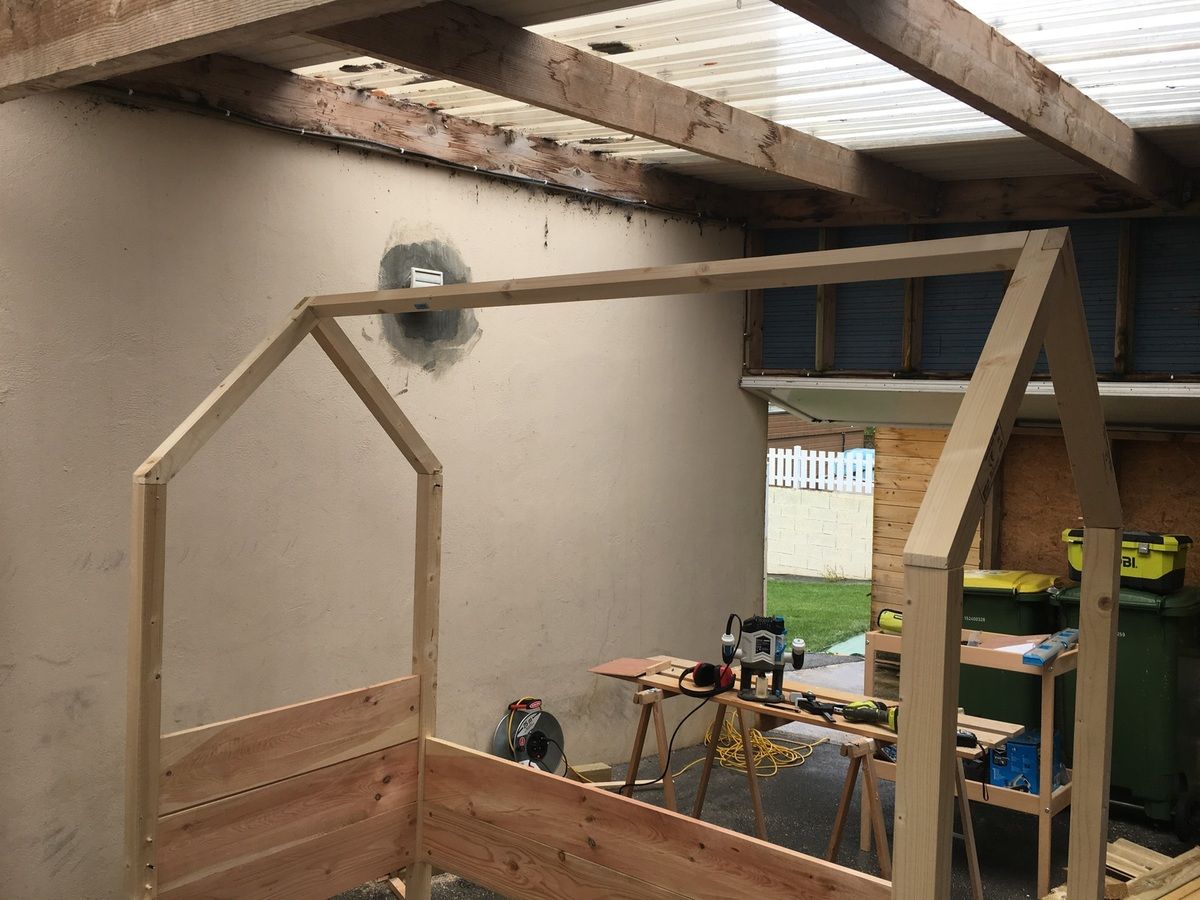

Puis à la panne faîtière:

Celle ci est fixée à l'aide de deux vis d'assemblage (que l'on trouve en quincaillerie du meuble), vissées par l'extérieur des rives.

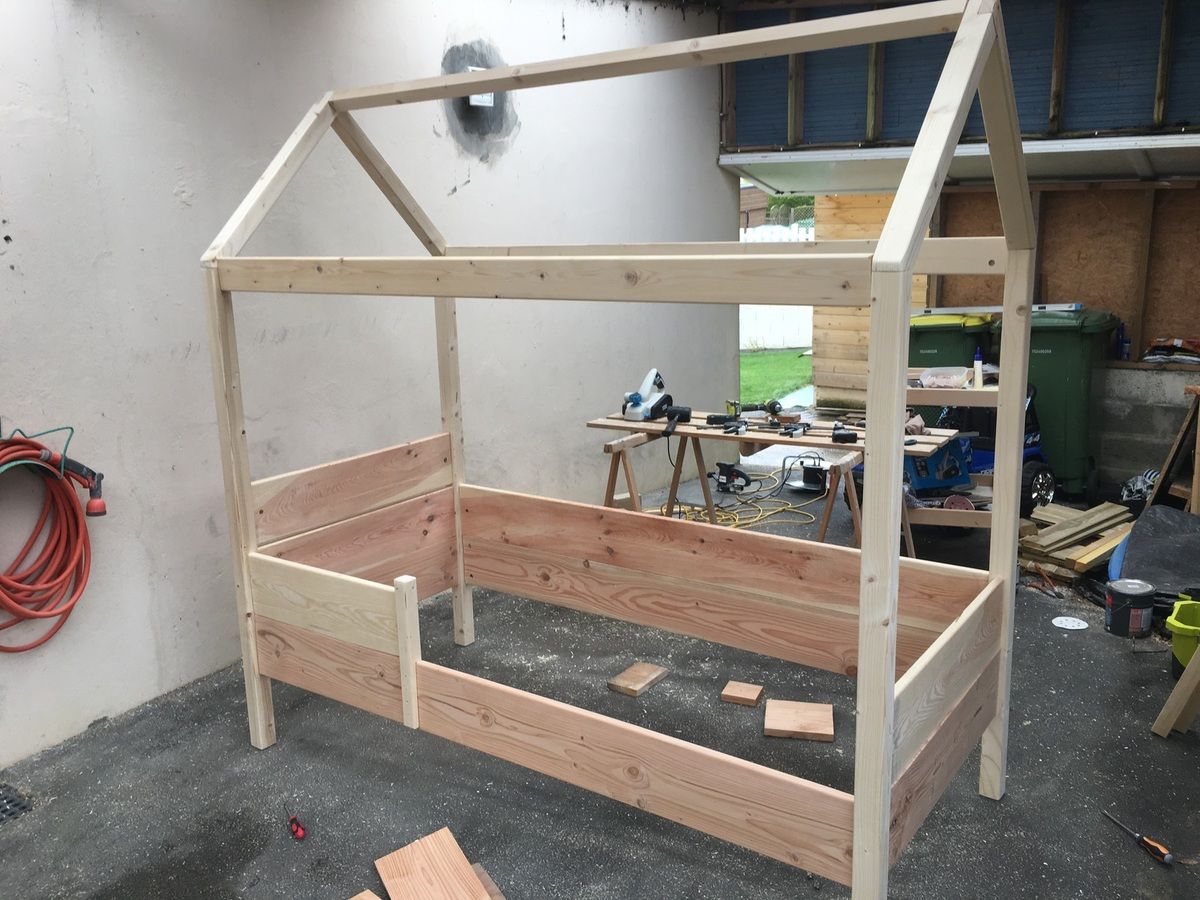

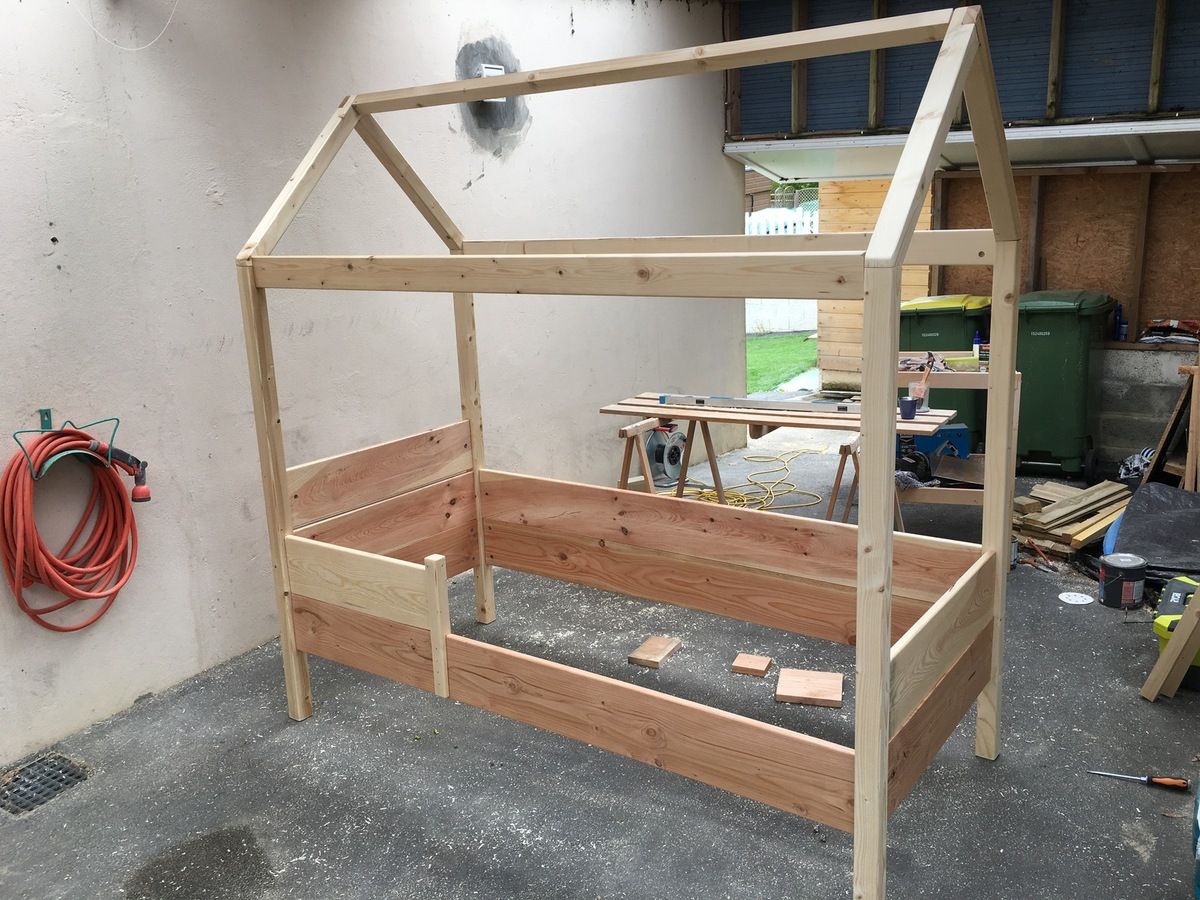

Il reste à venir mettre les deux traverses et la petite barrière:

lit cabane

Pour la barrière, j'ai utilisé un tasseau que j'ai coupé en deux dans le sens de la longueur pour sa partie en contact avec la planche du bas.

Finitions

Une fois votre assemblage terminé, il est temps de tout démonter :)

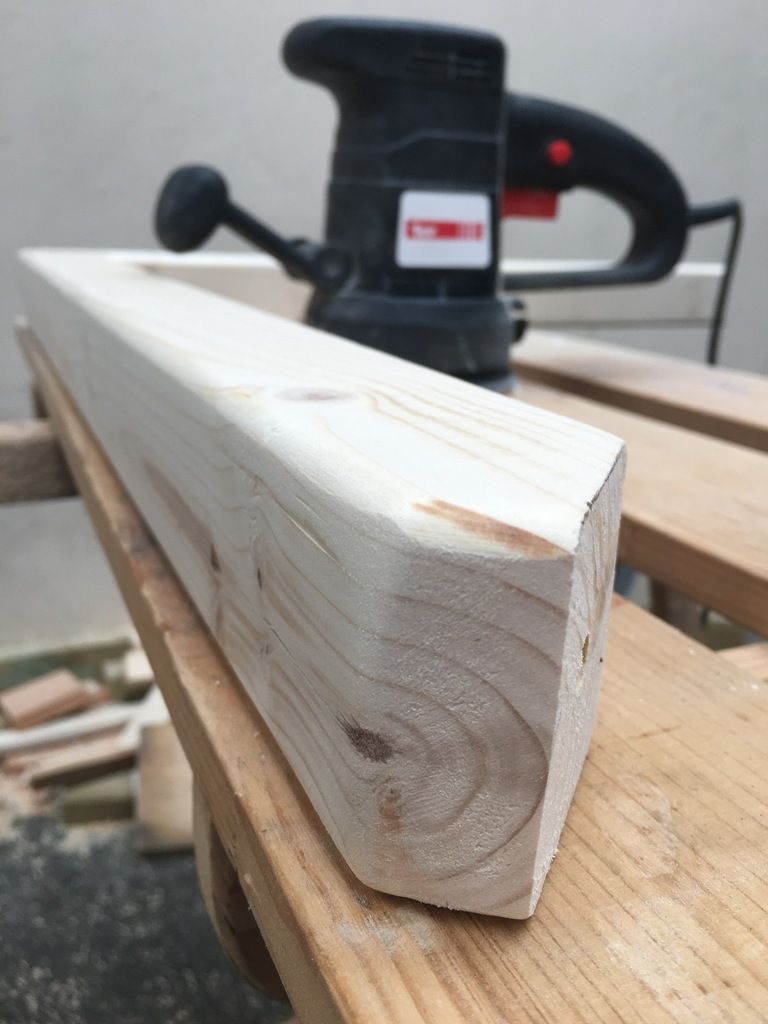

J'ai pris soins de casser toutes les arrêtes de chaque pièce du lit à l'aide de la défonceuse et de poncer finement le tout (80 puis 120):

Lit cabane

J'ai ensuite ré-assemblé les deux pignons en collant tous les tourillons. En effet, je ne compte pas démonter ces pignons ultérieurement car on peut aisément les sortir de la pièce.

Enfin, j'ai remonté le lit et appliqué trois couches d'huile de finition, avec un ponçage fin entre chacune (au 240). J'ai utilisé une huile syntilor qui ne contient aucun produit pétrolier, uniquement des ingrédient végétaux, afin de limiter au maximum les émissions dans la chambre de mon fils. Je ne regrette pas ce choix, ça ne sent strictement rien, si ce n'est le bois, et ça donne un bel aspect au lit une fois terminé:

Lit cabane



Montage final

J'ai mis ma femme à contribution pour coudre un ciel de toit en tissu, histoire de parachever le lit.

Nous avons opté pour une intégration au montage de ce ciel de toit, puisque les traverses du lit passent dans les ourlets.

J'ai également vissé deux gros tasseaux sur les planches de longueur, sur lesquels vient reposer le sommier à lattes

Voici le lit terminé et monté dans la chambre de notre petit:

Lit cabane

Le fait d'avoir utilisé des bois différents et une huile respectueuse de leur aspect, on a un rendu hétérogène du plus bel effet (enfin selon moi, en tout cas j'adore)

Et le principal intéressé est bien entendu ravi :)

N'hésitez pas à poser des questions dans les commentaires!
